Основы
3D-программирования DirectX8.1 в Delphi 6-7: теоретические и практические
основы создания игр. |
|
| |
|
|
| |
Создание
игрового меню и другие сопутствующие заметки |
|
| |
|
|
| |
Продолжаем
серию уроков, посвященных разработке Delphi DirectX игры. В данном уроке
показано как создать игровое главное меню с использованием 2D-изображений
на поверхности 3D-сцены. Если тема покажется Вам сложной, то лучше сначала
познакомиться с Выводом 2D-изображения на поверхность 3D-сцены (Вывод
заставки). |
|
| |
|
|
| |
[Все
уроки] |
|
| |
|
|
| |
Урок
носит характер полезных замечаний и рабочих заметок. |
Пример
позволит Вам создать реальное игровое меню для реальной игры. |
|
| |
|
|
|
| |
ПОСТАНОВКА
ЗАДАЧИ: Требуется организовать вывод меню в виде 2D-изображений (текстур)
на поверхности 3-х мерной сцены. |
Что
Мы рассмотрим:
-
Как подготовить изображения для вывода меню?
-
Как организовать работу меню?
-
Как улучшить объектно-ориентированный код для использования GDI-объектов? |
|
| |
|
|
| |
Для
выполнения упражнений Вам понадобится:
-
архив с исходным кодом; (529 Кб)
-
архив с ОБЩИМ КОДОМ;
(772 Кб) |
Архив
с исходным кодом содержит пример решения поставленной задачи, архив с общим
кодом - содержит дополнительный общий код необходимый при разработке Delphi
DirectX 8.1 - приложений. |
|
| |
|
|
| |
Для
начала откомпилируйте пример и запустите приложение. Убедитесь, что всё
работает. (Если нет, то читайте файлы readme.txt
приложенные к архивам) |
|
|
| |
|
|
| |
Нормально
работающий пример (см. файл DOLEngine.exe внутри архива DOLEngine.rar)
должен давать следующий результат: создание нормального Windows-окна,
быстрое проявление на экране заставки, вывод игрового меню. Перемещение
мыши или нажатие клавиш курсора приводит к перемещениям курсора меню.
Выход из приложения - выбор пункта меню [Выход]. Работа остальных пунктов
меню опущена, т.к. выходит за рамки данного урока. |
|
| |
|
|
| |
Сначала
поговорим о подготовке изображений. После распаковки архива с примером внутри
папки вы найдете папку ресурсов Media. Внутри нее есть папка Textures. В
ней находятся все изображения, использование которых относится к теме данного
урока. |
|
| |
|
|
| |
Файл
logo2.jpg - изображение для вывода титульной заставки. Степень сжатия задана
так, чтобы файл был более компактен, но с наименьшей потерей качества. |
|
| |
|
|
| |
Реализация
вывода заставки находится в методе procedure TD3DGameApp.DrawScreenSplash
способ вывода подробно описывался в уроке Вывод
заставки. |
|
| |
|
|
| |
Информацию
о процессе рисования заставок Вы можете найти в Уроках
посвященных работе в Photoshop. |
|
| |
|
|
| |

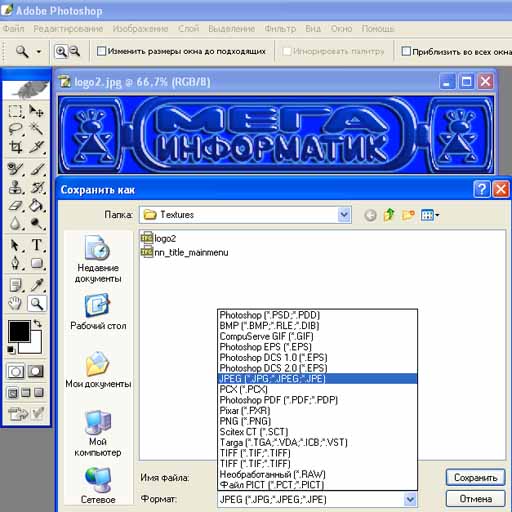

Сохранение созданного изображения из Photoshop можно произвести выбором
пункта меню File > Save As и выбором формата jpg. |
|
| |
|
|
| |
|
|
| |
|
|
| |
Далее,
нажатием кнопки Save (Сохранить) выбирается необходимая степень сжатия JPG-файла
- |
|
| |
|
|
| |
|
|
| |
|
|
| |
В
нашем случае для файла logo2.jpg при сохранении была задана степень сжатия
(параметр Качество) 7. Надо полагать, что использование опции Прогрессивный
приведет к дольшей обработке изображения внутри Direct3D, поэтому для критичных
к скорости процессов лучше использовать менее сжатые или вообще несжатые
(не JPG) файлы текстур. Как описано в документации
по DirectX самый быстрый формат для использования - DDS. |
|
| |
|
|
| |
|
|
| |
|
|
| |
Для
наложения названий пунктов меню (mainmenu.tga) и меню-курсора (mainmenu_btn.tga,
mainmenu_btn_down.tga) на поверхность титульного изображения меню (nn_title_mainmenu.jpg)
применяется формат TGA. Этот формат позволяет размещать внутри себя изображение
для управления прозрачностью (полупрозрачностью) или так называемую альфа-маску. |
|
| |
|
|
| |
О
создании альфа-маски рассказано в уроке Создание
растительных текстур и объектов сборника Уроки
Photoshop. |
|
| |
|
|
| |
Подготовленную альфа-маску очень легко разместить внутри TGA-файла. 1) На
слое с подготовленным изображением альфа-маски выделяем всё и копируем.
2) Затем в панели Каналы нажимаем кнопку Создать новый канал 3) Вставляем
скопированное содержимое буфера обмена в канал 4) сохраняем файл в формате
TGA 32 бит, сжатие RLE. |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
Далее остается только загружать и отображать созданные изображения. |
|
| |
|
|
| |
Рассмотрим
содержание примера с исходным кодом (DOLEngine.dpr).
Приложение
построено на принципах стандартного WinAPI-приложения. Для лучшего уяснения
того, что это такое обратитесь к предыдущим
урокам. Хорошим стартом в понимании разработки Delphi DirectX - игр
является также пример
игры - Donuts3D. |
|
| |
|
|
| |
Класс
приложения - TD3DGameApp. Название класса чисто
условное и его легко изменить в своих приложениях. Если Вы заглянете в исходный
код (файл Main.pas проекта DOLEngine.dpr),
то увидите что данный класс производится от TD3DAbstractApp. Основа данного
класса приложения - из Donuts3D
с небольшими изменениями. |
|
| |
|
|
| |
Лучше
уяснить структуру и функционирование данного класса можно рассмотрев пример
Donuts3D. В контексте данного урока важны следующие опорные моменты:
TGameMainMenu
= class(TD3D_GDOListItem) //класс игрового меню,
производный от TD3D_GDOListItem
|
|
| |
Внутри
данного класса Вы найдете всё, что относится к реализации работы с меню.
|
|
| |
|
|
| |
TGameMainMenu
= class(TD3D_GDOListItem)
private
MainMenuTitle: TD3DImage2D; //фон экрана главного
меню
MainMenuItems: TD3DImage2D; //изображение названий
пунктов меню
MainMenuItemCursor: TD3DImage2D;//курсор меню
MainMenuItemSelected: TD3DImage2D; //курсор
меню в нажатом состоянии
CurrentItem:
TGameMainMenuItem;//текущий пункт меню
CurrentPosY: Single;//позиция курсора в меню
bEnterMenu: Boolean;//индикатор того, что пункт
меню выбран
procedure EnterItem;//обработка выбора меню
procedure UpdateInput;//опрос состояний клавиатуры
и мыши для управления курсором меню
procedure DrawMainMenuScreen;//реализация отрисовки
сцены с меню
protected
function DoRender: HResult; override;//вызов процедур
выполнения отрисовки
function DoFrameMove: HResult; override;//вызов
процедур анимации
function DoInitDeviceObjects(pd3dDevice: IDirect3DDevice8): HResult; override;//реализация
загрузки ресурсов в память
function DoRestoreDeviceObjects: HResult; override;//выполнение
установок, настройка вершинных и др. буферов
function DoInvalidateDeviceObjects: HResult; override;//сброс
установок, настроек
function DoDeleteDeviceObjects: HResult; override;//удаление
ресурсов из памяти
public
constructor Create;//создание контейнера объекта
данного типа
destructor Destroy; override; //разрушение контейнера
объекта данного типа
end; |
|
| |
|
|
| |
Создание
контейнера объекта означает, что объект создается, но действительная загрузка
используемых ресурсов (текстур, моделей и т.п.) происходит внутри реализации
метода загрузки ресурсов в память (DoInitDeviceObjects). |
|
| |
|
|
| |
Почему
класс меню производится от класса TD3D_GDOListItem
?
В
описании класса приложения (TD3DGameApp)
вы найдете поле D3D_GDOList: TD3D_GDOList; |
|
| |
Данное
поле представляет собой список т.н. объектов GDO (Graphic Device Objects)
условно. Это все объекты, представляющие графические ресурсы игры и зависимые
от контекста текущего Direct3DDevice-устройства. По причине рутинности выполнения
стандартных стадий подготовки графических ресурсов, их код, с использованием
класса TD3D_GDO_List можно вынести в код объекта, освободив тем самым код
приложения от этих рутинных операций. |
|
| |
|
|
| |
Это
и показано в коде объекта меню. Более подробно о
назначении класса TD3D_GDOList. |
|
| |
|
|
| |
Следует
обратить внимание на вывод 2D-изображений отображающих элементы меню. |
|
| |
|
|
| |
Посмотрите
на реализацию метода - procedure TGameMainMenu.DrawMainMenuScreen; |
|
| |
|
|
| |
Для
вывода изображений используется метод DrawScaled класса TD3DImage2D. Этим
методом необходимо выводить плоское изображение, но не в привычных экранных
координатах (разрешении окна приложения по вертикали и горизонтали), а в
векторных координатах окна Viewport. Эти координаты относительные и независимы
от разрешения окна приложения. Т.к. изображения для вывода элементов меню
не квадратные текстуры, то в указанном методе приходится применить коэффициенты
масштабирования. |
|
| |
|
|
| |
На
первых порах можно подбирать векторные координаты и масштабные коэффициенты
опытным путем, что и было сделано в примере реализации меню. |
|
| |
|
|
| |
Данный
пример меню сильно упрощен. Можно и нужно также сделать:
-
вывод игрового курсора с отображением текущих векторных координат (будет
удобно для подбора координат расположения элементов меню);
-
активация указанных (прямоугольных) областей экрана меню при попадании
в них курсора;
-
специальные пункты экрана главного меню, содержащие сетевые ссылки (например
на сайт проекта);
-
организация подменю и экранных диалоговых окон (например при выборе [выход]
желательно запрашивать подтверждение) и т. д. |
|
| |
|
|
| |
Как
видим организация и создание игрового меню не так тривиальна, как кажется
на первый взгляд, особенно для новичков. Кроме того, подход к его реализации
и возможностям зависит только от фантазии разработчика. Описанное здесь
- не догма, а лишь один из возможных вариантов. Возможно, поэкспериментировав,
Вы откроете и что-то своё. Вот это и будет самое главное! Именно тогда можно
считать, что цель данного урока достигнута! И можно двигаться дальше в создании
более изощренного меню или перейти к следующей стадии создания игры - реализации
работы отдельных пунктов меню и, собственно, организации игрового процесса. |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
